环境分析
随着社会的发展,网络在我们生活中扮演着越来越重要的角色,网吧成为人们业余休闲和享受网络服务的最好场所之一。然而,随着手机、电脑的不断智能化,网吧客户越来越少,从而各网吧之间的竞争越发激烈。保证网络安全、快速稳定也成为网吧经营要素。
需求说明
1、网速快、稳。
2、监控网络、诊断故障。
3、网络安全稳定。
4、智能限速。
5、管理配置简便。
6、计费管理。

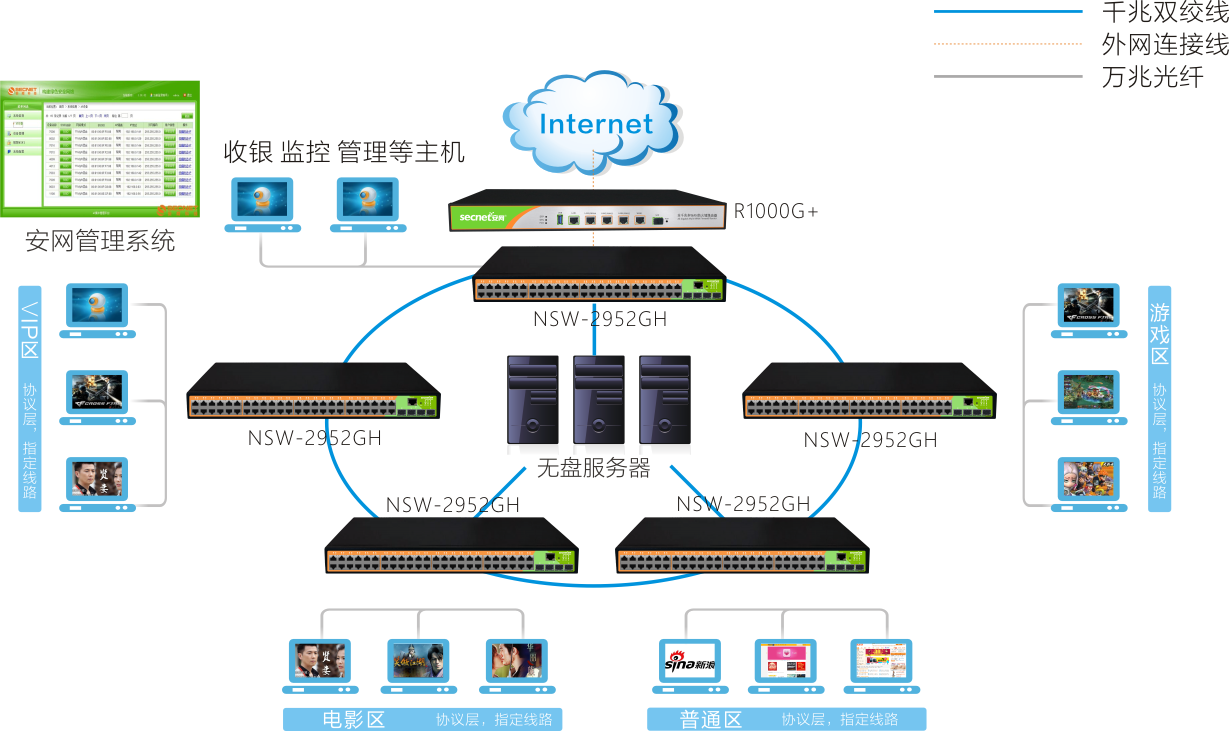

组网方案-中小型网吧

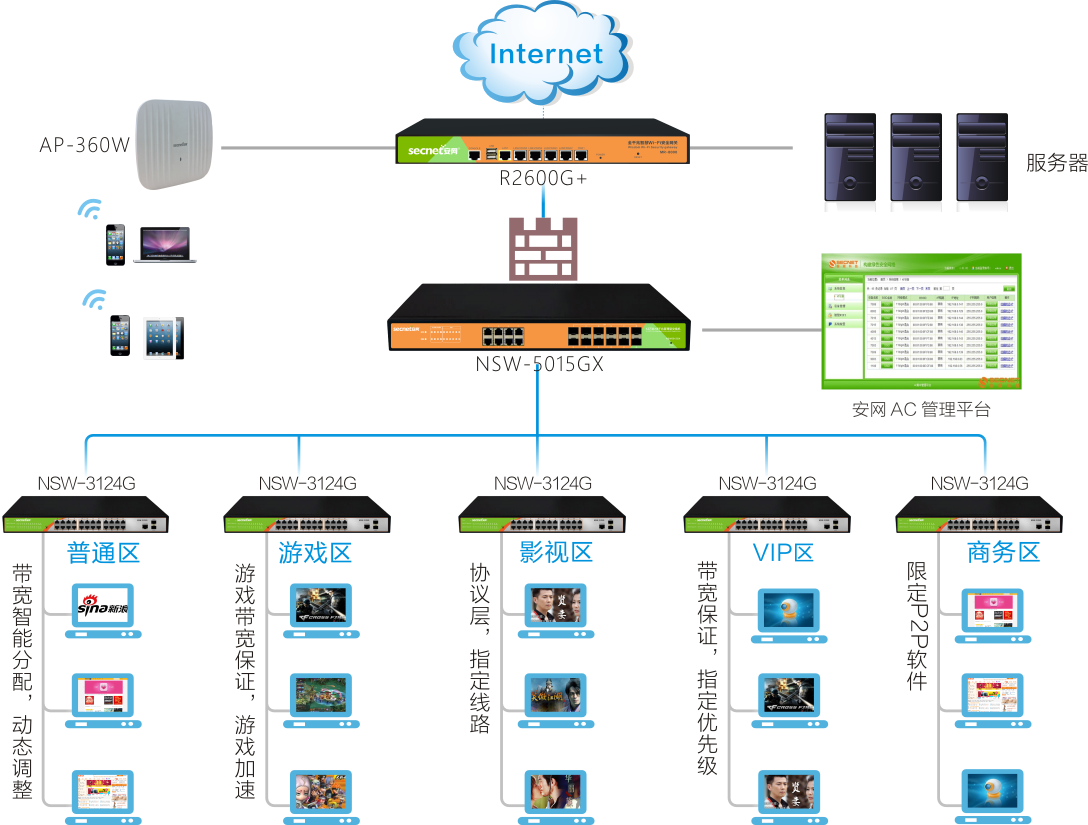

组网方案-大型企业
方案特点
1、网络监控及故障诊断
提供多种监控和故障诊断方式,可动态监控网络运行情况和用户上网行为。通过监测CPU利用率、内存利用率、NAT表等关键系统资源,可以及时发现潜在的各种攻击;通过实时查看各个接口的宽带,查看各个用户的上传/下载宽带以及NAT会话数,查看上传/下载带宽排行榜和NAT会话数排行榜,能够快速定位网速慢、卡等网络异常。
2、智能流量控制
只需填写整体宽带的大小,设备便可自动根据网络现状和用户需求,智能优化调整带宽分配,无需进行其他的设置。也可以单独对IP或IP段进行设置,避免带宽被浪费,有效提升带宽利用率。
3、稳定性好
可通过应用识别、优先级调整、宽带设置等多项领先技术,确保游戏数据优先转发,有效提高网络游戏的流畅性。相对同级设备,在大宽带、高负荷的应用环境中表现更快更稳定。
4、高效管理
可针对网络中每一台主机进行双向带宽控制,有效抑制BT、迅雷等P2P应用过度占用带宽,避免千万上网速度慢的问题,保障网络时刻畅通。
支持配置文件导入导出,配置简单,缩短配置时间;同时采用全中文可视化转型EWB管理界面,支持远程管理,并提供多种系统检测工具和丰富的日志功能,设备管理维护灵活;支持WAN、LAN口的MAC地址修改,网络组建、设备升级更新灵活方便。
5、强大的防火墙功能
> 有效防范ARP欺骗、端口扫描、DoS/DDoS等网络攻击,防止冲击波、震荡波、SQL蠕虫等病毒攻击。
> 支持基于地址组、服务组的源/目的IP地址、协议、端口、源/目的MAC地址的包过滤,基于URL和关键字的应用层过滤,还可按时间段进行过滤。
> 采用上述过滤技术的防火墙功能,不仅可以控制用户的上网权限和上网时段,还能够保护内部网络免遭外来攻击。
设备清单
类型 |
型号 |
特点 |
网关 |
千兆智能路由器 (以R2600G+为例) |
> 5个千兆WAN+1个千兆LAN(支持WAN/LAN互换),最大可接入1000M宽带,支持宽带叠加,灵活应对复杂网络。 > 支持VPN接入,方便各地分公司与总公司传输文件、远程办公。 > 最多可带机1000台,管理320个AP。 > L7层智能QoS限速、支持IP流量分析、行为管理、应用限制、计费管理、防火墙等强大功能。 |
千兆智能路由器 |
> 5个千兆WAN+1个千兆LAN(支持WAN/LAN互换),最大可接入700M宽带,支持宽带叠加,灵活应对复杂网络。 > 支持VPN接入,方便各地分公司与总公司传输文件、远程办公。 > 最多可带机300台,管理128个AP。 > L7层智能QoS限速、支持IP流量分析、行为管理、应用限制、计费管理、防火墙等强大功能。 |
|
核心 交换机 |
千兆核心交换机 |
> 8个千兆电口,1个千兆光口,15个万兆光口,具有高达318Gbps的背板带宽,所有端口具有2层+4层千兆线束交换能力,每一个端口均能实现线速的无阻塞交换。 > 提供多种管理方式,可实现CLI、Teinet、Web-based等多种管理方式。 > 集成专业级防雷电路,可提供防雷等级四级的专业的防护。 > 采用存储转发技术,结合动态内存分配,确保有效的分配到每一个端口,同时具备流量控制保证节点在传送和接收时,尽可能的避免数据包丢失。 > 自动识别直通网线或者交叉网线。 > 多层环路保护技术为网络持续运营保驾护航。 |
接入 交换机 |
千兆交换机 |
> 48个千兆电口,4个万兆光口,具有高达256Gbps的背板带宽,所有端口具有2层+4层千兆线束交换能力,每一个端口均能实现线速的无阻塞交换。 > 集成专业级防雷电路,可提供防雷等级四级的专业的防护。 > 采用存储转发技术,结合动态内存分配,确保有效的分配到每一个端口,同时具备流量控制保证节点在传送和接收时,尽可能的避免数据包丢失。 > 自动识别直通网线或者交叉网线。 > 多层环路保护技术为网络持续运营保驾护航。 |
路由器 |
千兆交换机 |
> 所有的端口提供二层千兆线速交换能力,保证无阻塞地进行数据转发。 > IP+MAC+端口+VLAN四元素绑定,有效防御ARP攻击、DOS攻击及蠕虫攻击。 > 支持端口汇聚,汇聚组最多支持8组端口汇聚,每组最多4个端口。 |
无线AP |
双频吸顶式无线AP |
> 802.11b/g/n/ac无线技术、双频750Mbps无线速率、带机60台。 > 支持802.3af标准PoE供电及DC电源。 > 胖瘦一体,可与智慧WIFI网关配套使用,可独立组网管理,不同环境选择不同工作模式。 > 支持中英文混合式多SSID显示。 |
