产品型号

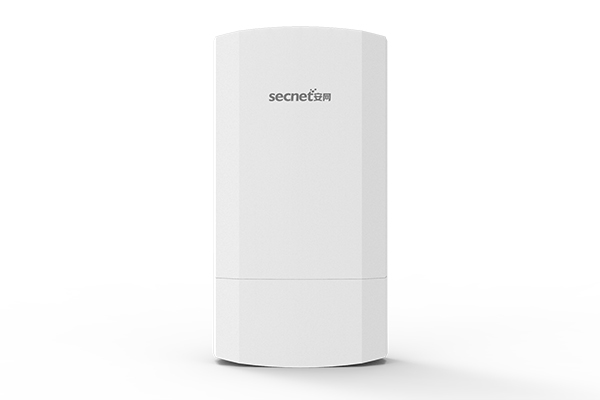

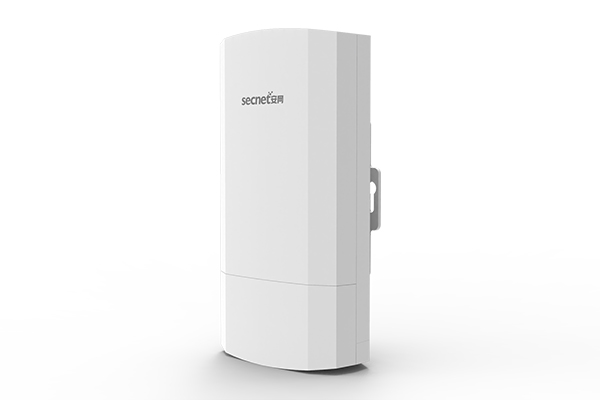

2.4G智能无线数码网桥WAP-1204W

CPU

MT7628DAN

Flash

SPI NOR 8MB

DDR2

64MB

2.4G工作频段

2.412 GHz  -  2.484GHz

2.4G WIFI传输协议

802.11 b / g / n

内置天线2.4G

2.4G定向天线*1，增益：8dBi

SSID隐藏

支持

最高速率

300Mbps

最大支持无线接入

50+

2.4G无线功率     (样机)

802.11b

11M

18±2dBm

1M

21±2dBm

802.11g

54M

17±2dBm

6M

20±2dBm

802.11n HT20

MCS7

16±2dBm

MCS0

19±2dBm

802.11n HT40

MCS7

15±2dBm

MCS0

18±2dBm

2.4G接收灵敏度    (样机)

802.11b

11M

-85dBm

1M

-92dBm

802.11g

54M

-72dBm

6M

-88dBm

802.11n HT20

MCS7

-69dBm

MCS0

-86dBm

802.11n HT40

MCS7

-67dBm

MCS0

-85dBm

2.4G无线功率     (生产)

802.11b

11M

18±2dBm

1M

21±2dBm

802.11g

54M

17±2dBm

6M

20±2dBm

802.11n HT20

MCS7

16±2dBm

MCS0

19±2dBm

802.11n HT40

MCS7

15±2dBm

MCS0

18±2dBm

2.4G接收灵敏度    (生产)

802.11b

11M

-85dBm

1M

-92dBm

802.11g

54M

-70dBm

6M

-86dBm

802.11n HT20

MCS7

-68dBm

MCS0

-84dBm

802.11n HT40

MCS7

-66dBm

MCS0

-82dBm

2.4G EVM

802.11b: ≤-10 dB ；802.11g: ≤-25 dB ；802.11n: ≤-28dB

频偏（ppm）

±20ppm

接口 (WAN)

1个10/100M自适应WAN 口,支持POE供电

接口（LAN）

1个10/100M自适应LAN 口

特色功能

看门狗功能

WEB自带WIFI分析仪

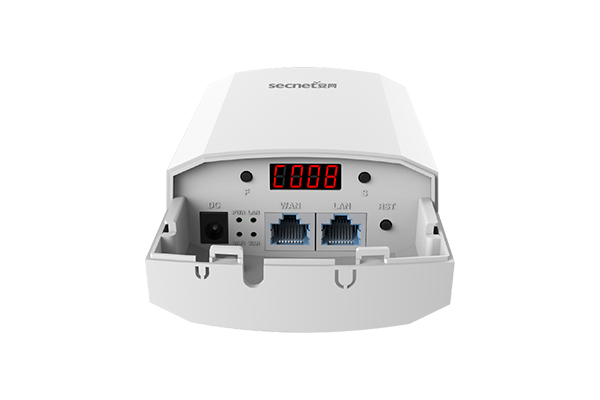

数码显示屏（可显示主从，IP地址，信号强度等信息）

POE

48V ⎓ 0.5A

DC

12V ⎓ 0.5A

按键

reset键（长按6-10秒恢复出厂默认配置，短按1秒发起配对）

2个数码显示屏控制按键；功能键F和 选择键S

状态指示灯

系统灯， WAN口灯、LAN口灯、WiFi指示灯

防水性能

IP65

ESD测试- I

±6KV

浪涌测试- I

±2KV

最大功耗

< 5W

产品尺寸

168mm*88mm*57mm

工作环境

正常工作温度:-30°C to 55°C；

极限工作温度:-35°C to 75°C；

存贮温度: 0°C to 70°C；

湿度：5％～95％（无凝结
