快速看懂PoE交换机在不同情况下的连接方法!

发布日期:2017-11-09浏览次数:1785关键字:

POE交换机,都不陌生,作为安防网络监控的好“搭档”,是重要供电传输设备;同时也是网络组网的常客,除了可以实现普通交换机的数据传输功能还能同时对网络终端(如无线AP)进行供电!

虽然POE交换机很“好用”,但在实际工程布线的时候发现PoE部署起来又有一定局限性,比如在上端的交换机和下端的终端设备都不支持PoE的时候,难道要放弃使用吗?或者终端设备不支持POE咋办?

今天就来看一下

POE交换机在不同情况如何连接?

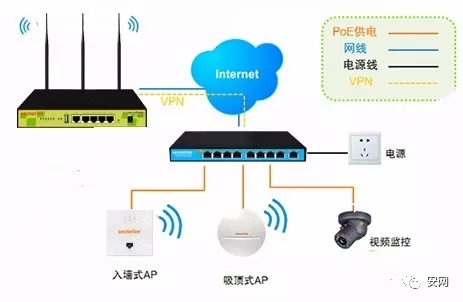

01、交换机和终端设备都支持PoE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上,这种方法最简单,但也需要注意如下两点:

▲ 确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备;

▲ 要仔细确认购买的网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。

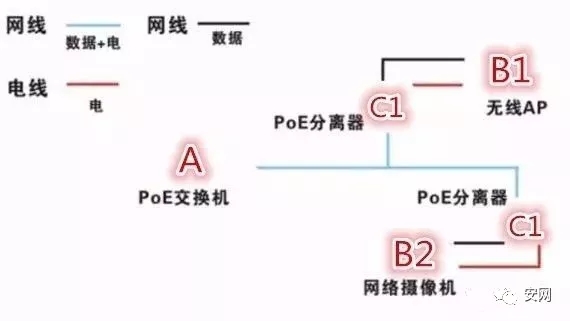

02、交换机支持PoE,终端不支持PoE

这情况就是一个A支持POE,B不支持,如果A想和B相连就得需要媒介C1来搭桥,而这个媒介就是PoE分离器。

PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

03、交换机不支持PoE,终端支持PoE

这种情况就是A不支持POE,而B支持,那也需要媒介C2—POE供电器,交换机出来接PoE供电器再接受电设备,PoE供电器将电力加到网线上之后传输给终端。此方案利于扩展原有的布线网络,不会影响原有网络。

04、交换机不支持PoE,终端也不支持

A和B都不支持POE,但都想实现POE,那就A——C2——C1——B,交换机出来接PoE供电器,再接PoE分离器,最后传输给终端。

接法3和接法4适合于传统网络的改造,即原来的交换机不支持PoE供电,但是又想利用PoE供电好处的场所。

总结

综上所述,不管什么场景都是可以使用PoE的,方便利用PoE带来的各种便利。另外,正确选择PoE交换机很重要,好的PoE交换机能让整个系统更加的稳定且易于维护升级。

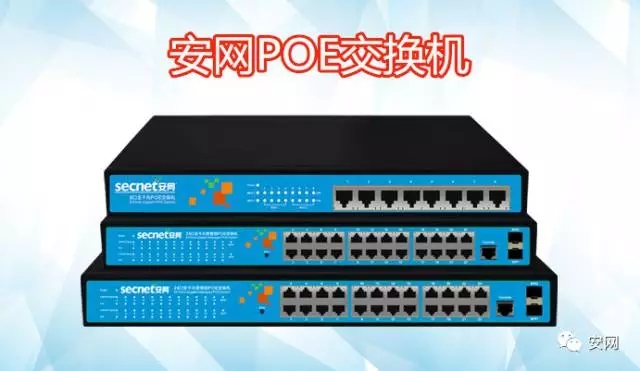

安网POE交换机,大内存闪存高背板带宽,支持——

▲ 实时监控网络,网络异常时进行远程维护,降低成本、提高效率;

▲ 保障部分端口优先供电;

▲ 终端各区域间相互隔离;

▲ 确保网络不被非法/恶意接入;

▲ 快速解决网络传输过程中卡、顿。
